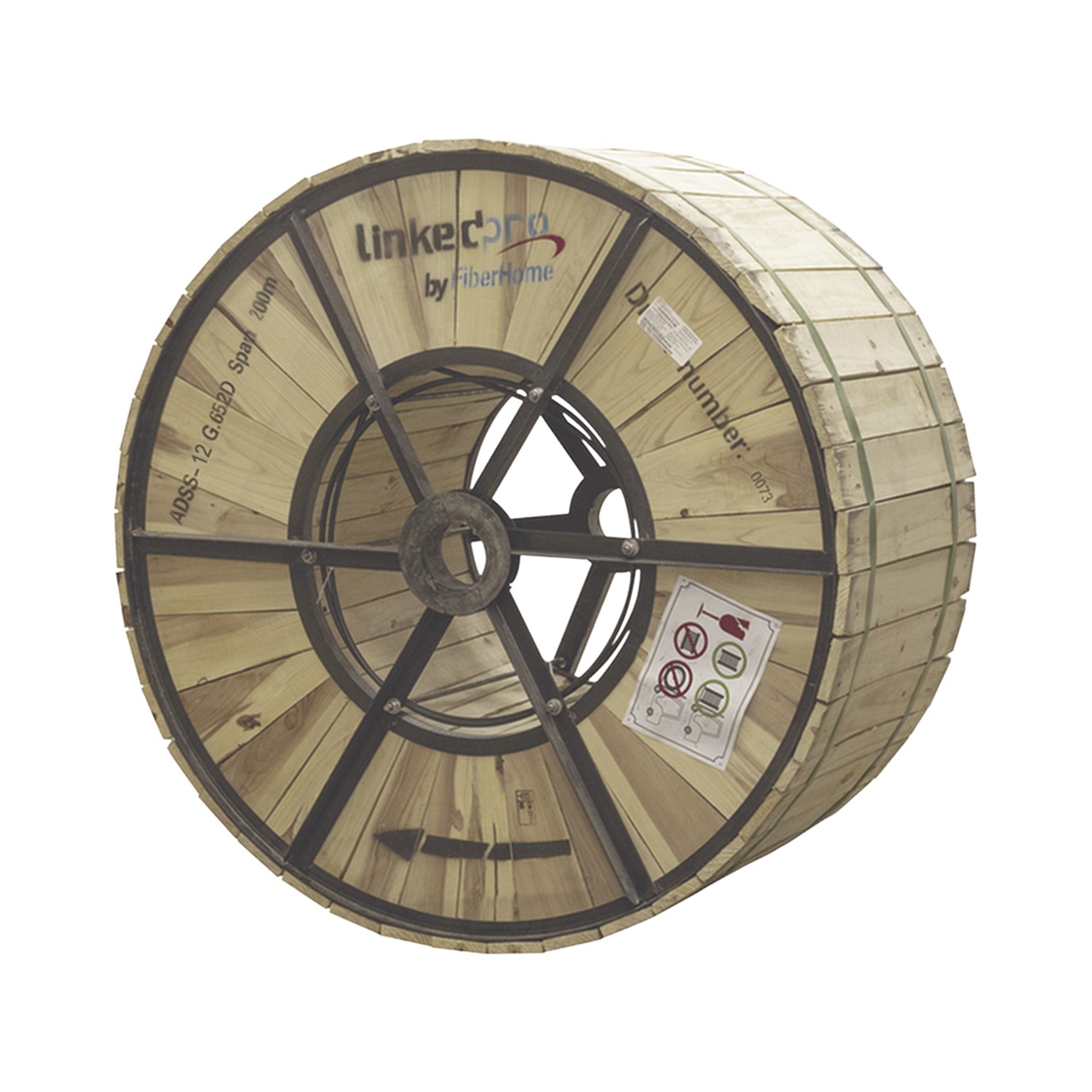

Carrete Fibra Óptica 12hilos 4km ADSS Span200
El cable de fibra óptica ADSS (All Dielectric Self Supported, completamente dieléctrico y autosoportado) está diseñado para instalaciones aéreas entre postes. Los cables ADSS resisten la tracción necesaria gracias a los hilos de aramida, no contiene elementos metálicos.
Especificaciones Técnicas
- Fibra Óptica ADSS G.652D Monomodo Loose Tube
- Cubierta Exterior: HDPE (Polietileno de Alta Densidad)
- Máxima tensión: 3700 N
- Anti-tracking (hasta 110kV)
- Temperatura de operación: -20ºC a +65ºC
- Span (Distancia entre Postes): 200 metros
- Protección contra rayos UV y humedad
- Elemento central de refuerzo: Varilla de plástico reforzado con fibra de vidrio (GFRP)
- Tubo Loose: Material PBT, contiene 12 fibras con gel impermeable
- Estructura: Tubos y rellenos trenzados SZ alrededor del elemento central
- Impermeabilización longitudinal: Núcleo seco con elementos hinchables al agua
- Cordón de apertura: 2 cordones bajo la cubierta
- Diámetro nominal (D): 10.7 ± 0.3mm
- Radio mínimo de curvatura: Instalación 25D, Operación 12.5D
- Resistencia al aplastamiento: 1000N/10cm
- Peso nominal (kg/km): 88 ± 10
- Peso bruto del carrete de 4 km: 445 kg
- 12 hilos
- Forro Negro
- Diámetro del elemento central (CSM): 2.5mm
- Diámetro del tubo/relleno: 2.4mm
- Espesor de la cubierta exterior: 1.5mm
- Condiciones climáticas máximas de operación: Viento de 25m/s con carga de hielo de 0.1mm
- Flecha (SAG): 1.0%
