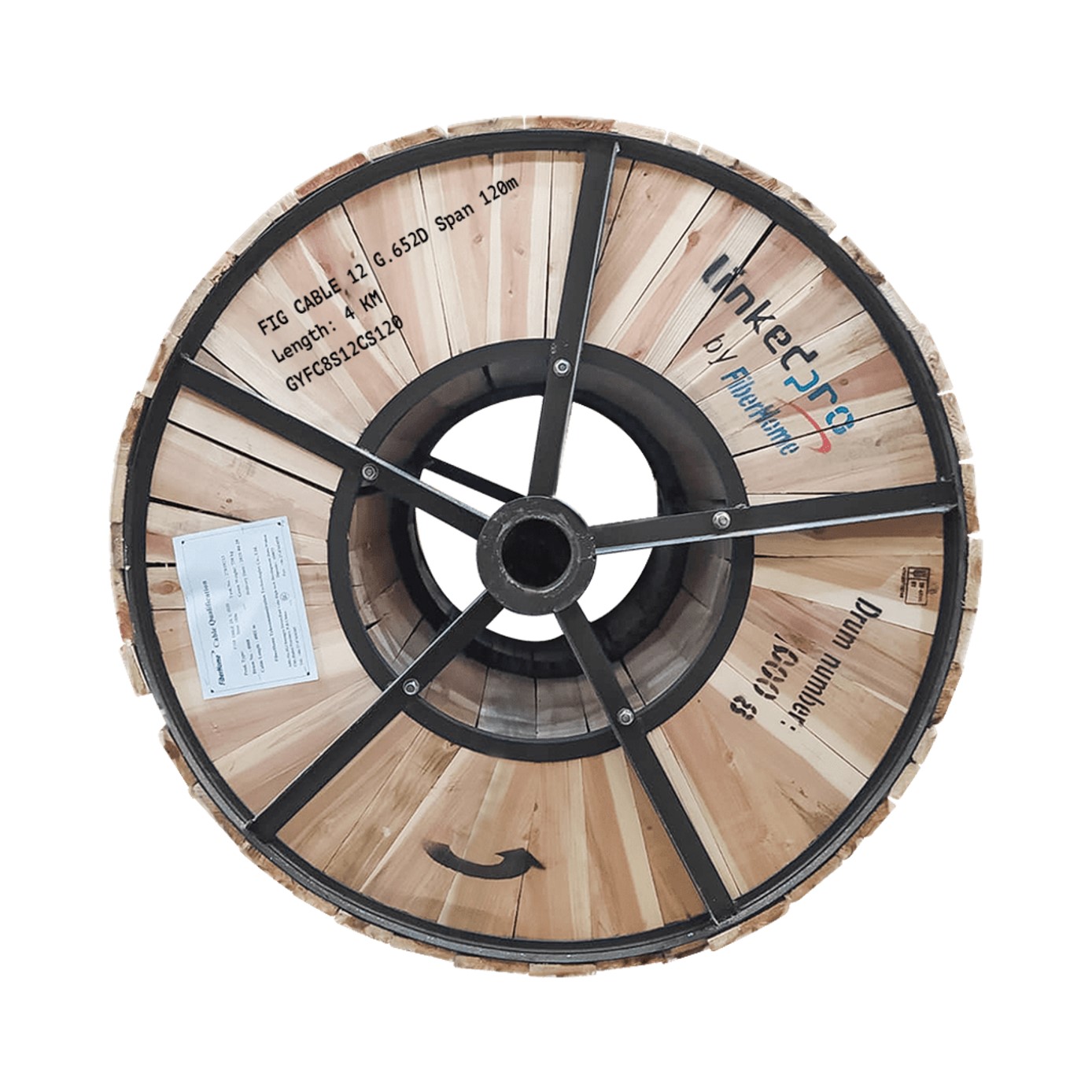

Carrete Fibra Óptica 12 hilos 4Km Span120
Especificaciones Técnicas
- Fibra Óptica Figura 8 Armada G.652D Monomodo Loose Tube
- Cubierta Exterior: HDPE (Polietileno de Alta Densidad)
- Mensajero de acero galvanizado
- Máxima tensión: 8000 N
- Temperatura de operación: -20ºC + 70ºC
- Span (Distancia entre Postes): 120 metros
- Protección contra rayos UV y humedad
- Miembro central de resistencia (CSM): Varilla de plástico reforzado con fibra de vidrio (GFRP)
- Tubo Loose: Material plástico PBT, contiene 12 fibras con gel de estanqueidad al agua
- Estrangulación: Tubos y rellenos SZ estrangulados alrededor del CSM
- Ancho del cable (D): 11.1 ± 0.5 mm (Tubo Óptico)
- Alto del cable: 18.5 ± 0.5 mm (Tubo Óptico + Mensajero)
- Diámetro de mensajero de acero: 3.6 mm
- Diámetro de mensajero + forro: 5.6 ± 0.5 mm
- Radio mínimo de curvatura: Instalación 25D, Operación 15D
- Resistencia al aplastamiento: 2000N
- Peso nominal (kg/km): 193 ± 15
- Espesor de cubierta exterior: 1.6 mm
- Tamaño de alambre de acero galvanizado: 7×1.2 mm
- Diámetro de tubo/relleno: 2.2 mm
- 12 hilos
- Forro Negro
- Precio por carrete de 4 km
- Peso bruto del carrete: 772 kg
- Capacidad de tubos: 1 tubo con 12 fibras
- Número de rellenos: 5 elementos de relleno
- Diámetro CSM: 2.3 mm
- Longitud estándar por carrete: 4000m ± 5%
Rendimiento de Fibra G.652D
- Atenuación @1310nm: ≤0.35 dB/km
- Atenuación @1550nm: ≤0.21 dB/km
- Atenuación @1625nm: ≤0.23 dB/km
- Diámetro de campo modal @1550nm: 10.4±0.5 μm
- Dispersión cromática @1550nm: ≤18 ps/(nm·km)
- Longitud de onda de dispersión cero: 1302nm~1322 nm
- PMD (fibra en carrete): ≤0.20 ps/km1/2
- Prueba de prueba: ≥0.69 GPa (100kpsi)
