Especificaciones:
Lista de compatibilidad Ubiquiti Networks:
– LOCOM2.
– LOCOM5.
– ROCKETM2, ROCKETM5, R5AC-Lite
Pinout de cable para alimentar equipos Ubiquiti Networks:
– Se usa un cable con configuración directa.
Lista de compatibilidad Cambium Networks:
– EPMP-5C, EPMP-5I.

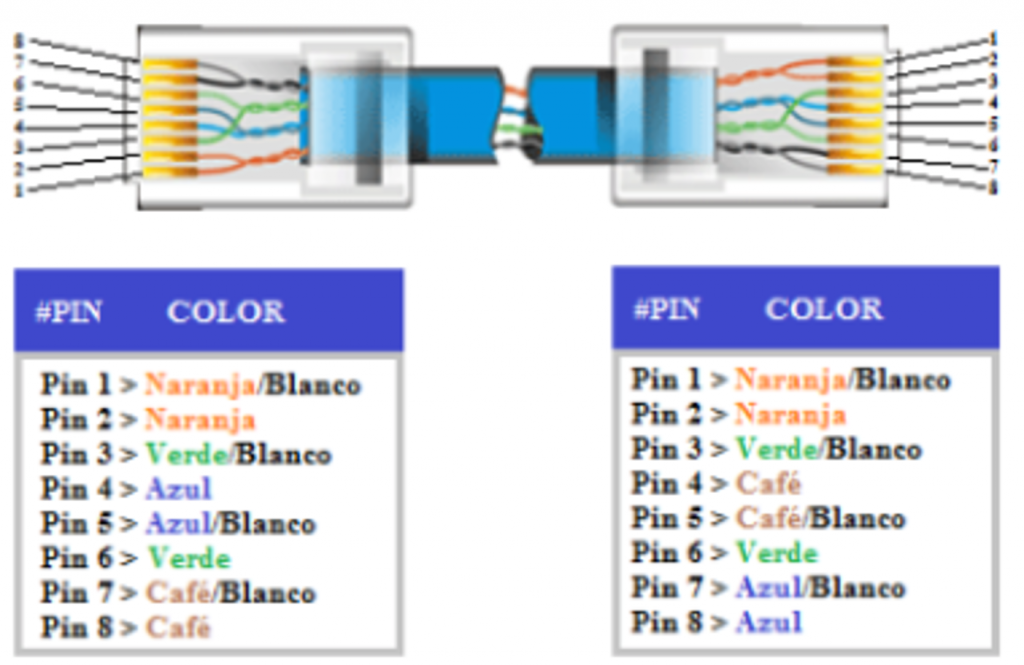

Pinout de cable para alimentar equipos Cambium Networks:
– Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).
Lista de componentes incluidos en el kit:
2 x PRO-125-12 – Módulo fotovoltaico de 125 W, 12 Vcc.
1 x LS2024EU – Controlador de carga 20 A, 12 Vcc.
2 x TP-1224G – Convertidor CD con PoE Pasivo de 12-24 Vcc, 0.8 A.
2 x PL10012 – Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah.
1 x SS-PBL-V5 – Montaje para poste/torre para paneles solares.
1 x EPL01 – Conector sencillo MC-4.
1 x PROSECB-02 -Conector doble MC-4.
1 x EIPCB040703W3S – Gabinete metálico para baterías.
No incluye el EI-PCB-40M montaje de gabinete para poste.

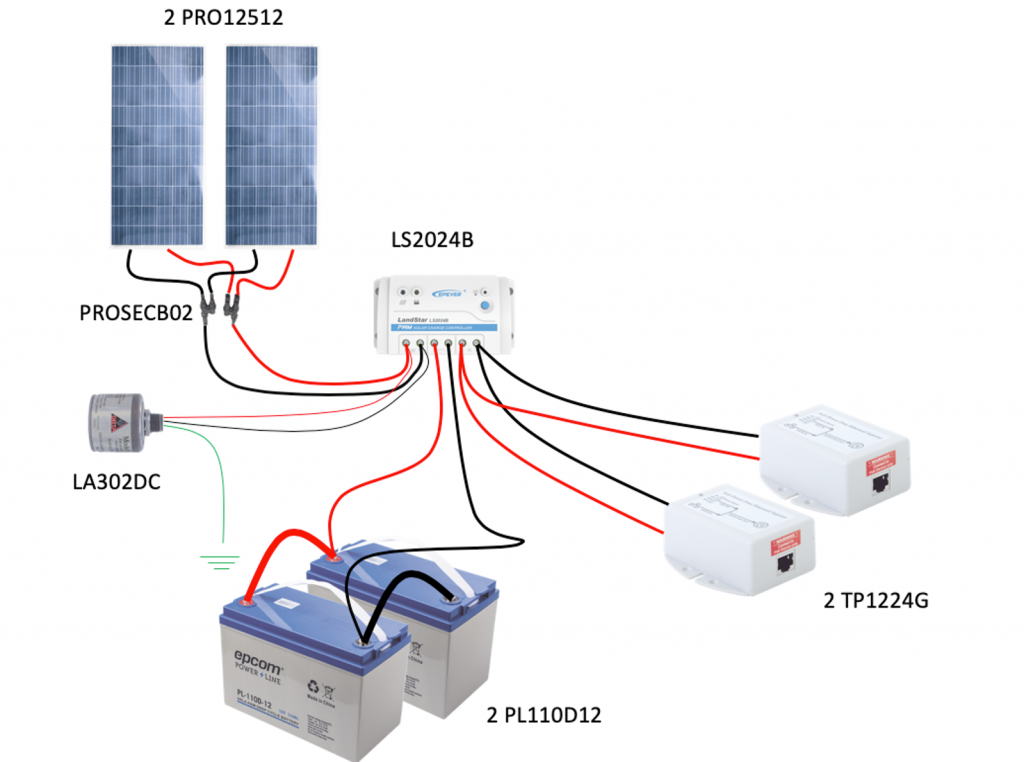

Diagrama de Instalación.
Este KIT no incluye el supresor LA302DC, no es necesario pero es muy recomendable su instalación para protección de descargas atmosféricas

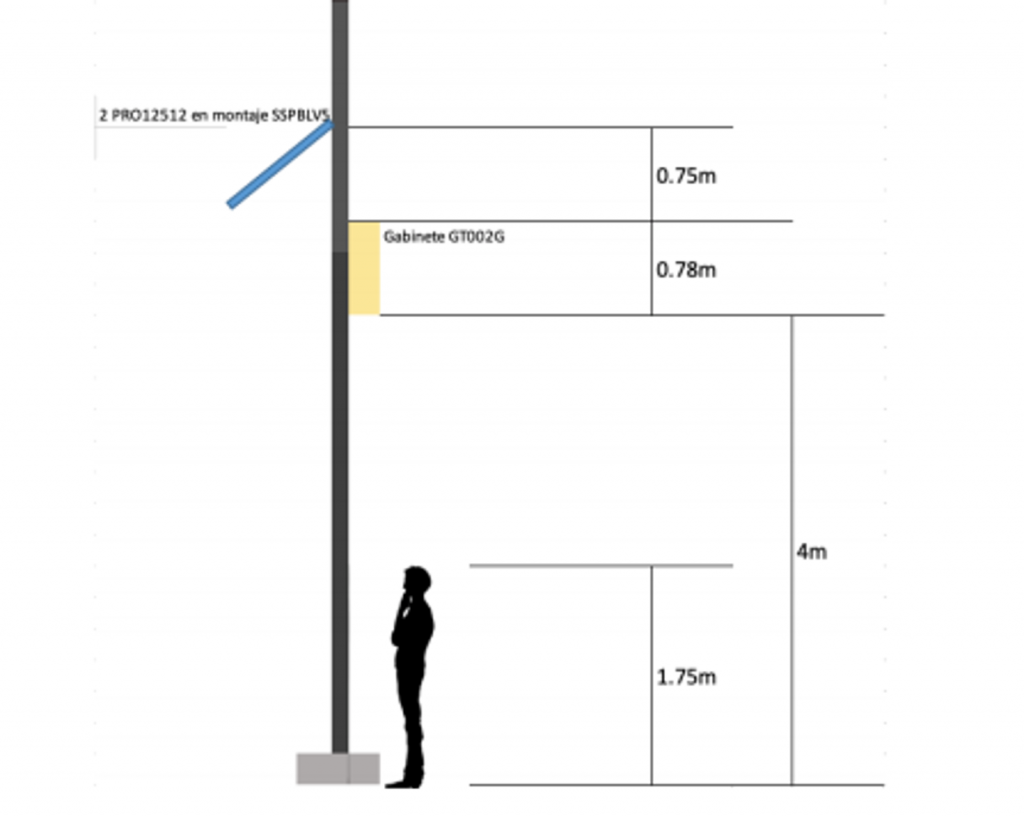

Se recomienda el uso de cable especializado y distancias previstas a continuación.
