Especificaciones
Características Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo – Tramo.
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
- Ideal para zonas costeras de alta humedad o áreas industriales.
Características Físicas:
- Carga Axial Máxima: 500 Kg.

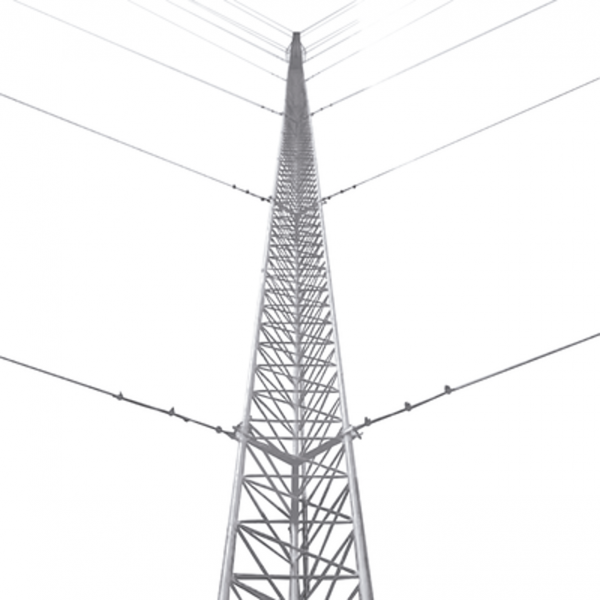

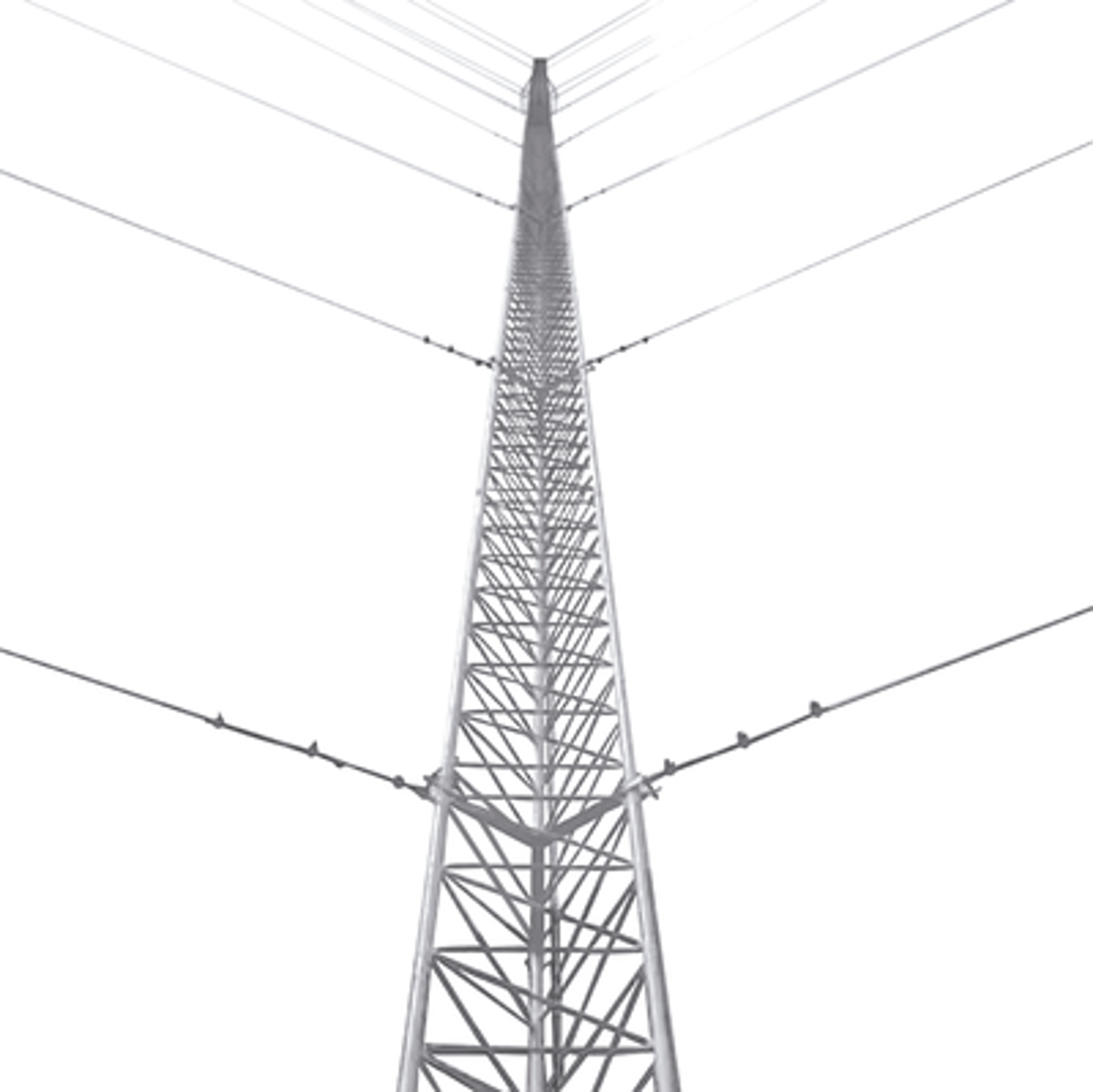

- Altura: 51 metros (17 tramos).
- Resistencia al viento: 200 km /hr.
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
- Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes:
Cantidad Modelo Descripción
17 STZ45G Tramo de torre de 45 cm de ancho de cara.
1 SCZ45G Copete de torre de 45 cm con opresor para pararrayo.
1 SBZ45G Base para torre de 45 cm.
1 SAB45G Ancla para base de torre 35/45.
6 SJB45G Brida de sujeción de Retenida.
3 SAZ45G Ancla de piso para Retenida.
3 SAZ60G Ancla de piso para Retenida tipo Paleta
36 CUELLO-14-HDG Cuello para cable de retenida
108 NUDO-14-FJG Abrazadera tipo perro de 1/4″.
No incluye cable de retenida. Se recomiendan 780 metros de retenida de 1/4″ (SRET-635-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 18 tensores de 5/8″ x 9″. (TEN5/8X9OGJ o TEN5/8X9OQJ).
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador. **
Recomendaciones:
Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0
